Islak Sprinkler Sistemi

Islak Borulu Sprinkler Sistemi

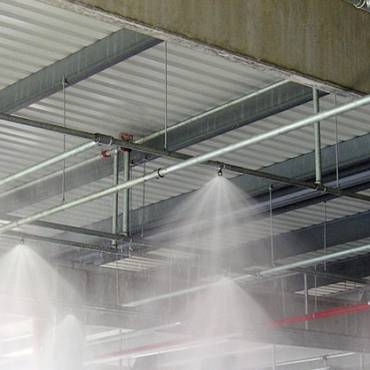

Islak borulu sprinkler sisteminde borular, sürekli olarak basınçlı su ile dolu durumda tutulur. Sadece donma riski olmayan ve çevre sıcaklığının 95 °C’yi geçmediği yerlerde uygulanır. Donma riski olan mahallerde bulunan ıslak sprinkler sistemi bölümleri; antifriz sistemi veya elektrikli izlemeli ısıtıcı kablo sistemi ile korunmalıdır.

Islak sprinkler sistemleri ortak bir kolondan beslenen zonlara ayrılabilir. Sistem zon büyüklüğü NFPA-13 Standardına göre; yapının yangın tehlike sınıfına bağlı olarak herhangi bir besleme kolonuna (tek bir sistem kolonu veya birleşik sistem kolonu) bağlanan sprinkler sistemin her bir kattaki en büyük zon alanı, düşük ve orta tehlike sınıfı için en fazla 4830 m² ve yüksek tehlike sınıfı için hidrolik hesap yapılan sistemlerde en fazla 3720 m² olmalıdır.

Tesis ve yapının yangın tehlike sınıfına bağlı olarak sprinkler sisteminin tek bir sistem kolonu veya birleşik sistem kolonuna bağlanan sprinklerin koruduğu herhangi bir kattaki maksimum kat alanı Tablo 1’de verilen değerlerin üzerinde olmamalıdır.

Tablo 1 – Islak Borulu Sprinkler Sistemlerinde Maksimum Zon Büyüklüğü

Yüksek depolama alanlarında, herhangi bir besleme kolonuna bağlanan her bir kattaki maksimum kat alanı 3720 m²’nin üzerinde olmamalıdır. Bir sprinkler zonu birden fazla kata veya ayrı kullanım bölgesine hitap ediyorsa, katların veya bölgelerin girişine izlenebilir kesme vanası, akış anahtarı ve test ve drenaj vanası konulmalıdır. Yüksek binalarda, maksimum statik basıncın sprinkler sistemi ekipmanının limit değerleri içinde kalması sağlanmalıdır. Zonlara ayrılmış sprinkler tesisatlarında vanaların açık veya kapalı durumu ile zon su akış durumunu izlemek için gerekli cihazlar teçhiz edilmeli ve tesiste ulaşılabilir bir yerde bulunan bir kontrol ve gösterge paneline elektrik bağlantılı olmalıdır. Yangın ve arıza sinyalleri sürekli olarak izlenmelidir. Loop ve grid borulama sistemleri sadece ıslak borulu sprinkler sistemlerinde kullanılabilir. Antifriz sıvısı ile korunan ıslak borulu sprinkler sistemi bölümleri aşağıda belirtilen kurallara uygun tasarlanmalıdır:

• Antifriz sıvısı ile korunan her bir ıslak sprinkler boru bölümündeki sprinkler sayısı 20 adedi geçemez.
• Bir adet kontrol vana seti ile iki antifriz bölümünden daha fazla sayıda bölüm kontrol ediliyorsa, antifriz bölmelerindeki toplam sprinkler sayısı 100 adedi geçemez.
• Antifriz sıvısının donma noktası bulunduğu lokasyonda beklenen minimum sıcaklığın altında olmalıdır.
• Hazırlanan çözeltinin özgül ağırlığı uygun bir hidrometre ile kontrol edilmelidir.
• Antifriz sıvısı kullanılan sistemlerde suda kirliliği önleyici geri akış önleyici cihazlar kullanılmalıdır.

Elektrikli izlemeli ısıtıcı kablolar ile korunan ıslak borulu sprinkler sistemi bölümleri aşağıda belirtilen kurallara uygun tasarlanmalıdır:

• İzlemeli ısıtma sistemi güç beslemesi ve ısıtıcı eleman ve sensorların çalışma durumu izlenmelidir.
• Borulamanın A1 ve A2 veya eşdeğer izolasyon ile korunması sağlanmalıdır. Isıtılan borular; suya dayanımlı malzeme ile kaplı ve minimum 25 mm kalınlıktaki A1, A2 veya eşdeğer izolasyon sınıfındaki malzeme ile kaplanmalıdır. Tüm uçların suya karşı sızdırmazlığı sağlanmalıdır.
• Borular çift kablolu ısıtıcı sistemle ısıtılmalıdır. Her ısıtıcı kablo tek başına boru sıcaklığını +4°C’nin altına düşürmeyecek kapasitede olmalıdır. Her ısıtıcı kablo bağımsız şeklide elektriksel olarak izlenmelidir.
• Isıtıcı kablolar birbirinin üzerinden geçirilmemelidir. Isıtıcı kablolar sprinklerin üzerinde bulunduğu boru parçasının diğer tarafı üzerine bağlanmalıdır. Boru uçlarına 25 mm mesafe içinde kalacak şekilde yerleşim yapılmalıdır. Isıtıcı kabloların maksimum değeri 10 W/m olmalıdır.
